茂名直流系统接地故障定位仪 功能特点1．主要功能介绍系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；（系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，可实现0—999.9KΩ的测量；．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中串入的交流电电压值，交流电压测量范围为0—280V；．支路绝缘阻抗测量功能，仪器测量每条支路的正负对地绝缘阻抗大小；支路接地故障点定位功能，仪器可实现接地故障支路接地故障点的定位功能；．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（．具有不发信号接地查找功能，装置可以在不向系统注入任何信号的条件下实现接地故障点的定位；（方向显示功能，对于测试出有接地指示的支路，仪器将会有方向指示箭头提示用户接地点与所查找接地点之间的相对方向，提高查找效率。绝缘指数分析功能，在使用接地功能检测时，检测完一条支路后，探测仪会显示该条支路的绝缘指数情况，供用户参考分析。（．波形曲线显示功能，在使用探测仪对被测支路绝缘状况进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找。

茂名直流系统接地故障定位仪 模式：通过该按键可以实现分析仪工作模式的选择，分析仪工作模式可选择为自动模式或强制模式，当设定为自动模式时分析仪状态栏模式显示为“Auto”，当设定为强制模式时分析仪状态栏模式显示Force”开机默认为“Auto”。关于强制模式与自动模式的说明：当分析仪式工作在自动模式时，只有检测到第I段母线系统对地电压发生一定偏差之后才启动检测桥进行故障判断，当系统恢复正常后会自动停止检测桥的投入；当分析仪工作在强制模式时，分析仪会主动启动检测桥进行故障检测，检测完成之后无论是否存在接地或环网故障都将会向系统对地投入检测桥。5．2．2 探测仪操作探测仪面板共设有三个按键，分别为“电源”“功能”“测试”，探测仪所有的检测功能均可通过这三个按键来实现，探测仪兼容D型采集器和A型采集器，使用时请注意接入的采集器类型以及不同采集器类型对应的分析仪的“”和“”波形状态。电源：电源开关按键；功能：按功能键选择所需要的测试功能项；测试：选择需要的功能后按此键开始测试。5．3 显示5．3 .1分析仪显示开机后分析仪进入主界面显示，分析仪有一个显示画面，显示内容如下：分析仪开机便会对系统进行检测，检测完毕后分析仪主界面上显示系统当前电压、系统正负对地电压、正负对地绝缘电阻大小、系统分布电容大小、交流窜电状态及是否存在环网故障。如果分析仪检测到系统存在正极或负极绝缘故障，则对应的“正接地”或“负接地”故障指示灯闪烁。如果分析仪检测到系统存在环网故障，则“正接地”与“负接地”故障指示灯同时闪烁。指示灯闪烁时表示分析仪正在向被测系统对地按设定的信号幅度和频率切换检测桥，指示灯处于非闪烁状态时则分析仪没有切换检测桥。

<茂名>天正华意电气设备有限公司 直流电源接地故障查找仪欢迎订购

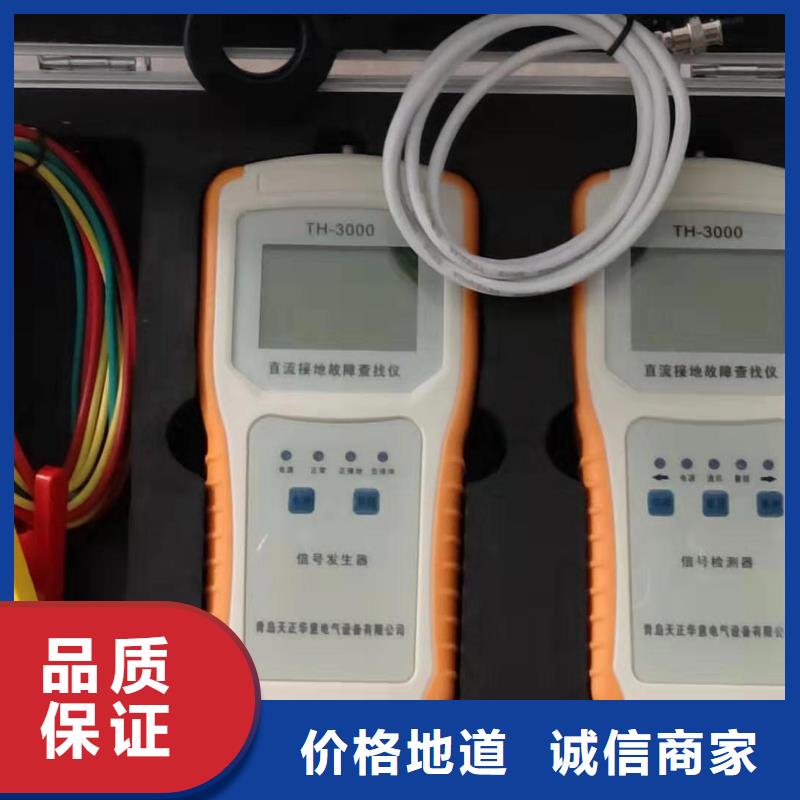

茂名直流系统接地故障定位仪TH-3000不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、装置构成及原理2.1 装置的构成该装置由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。 2.2 装置的工作原理定位装置的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测装置发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。

茂名直流系统接地故障定位仪工作原理便携式直流接地故障查找仪的基本原理是利用接地点的漏电流信号，当直流系统中某条馈线回路发生绝缘异常后，该支路中对地绝缘阻抗中即会产生与阻值大小相关的漏电流大小，如下图示：基本原理图示由上图可以看出，当负极发生对地阻抗为Rx的绝缘异常之后，A（给负载RL供电的正负电源线电流大小矢量和）处电流大小为：；便携式直流接地故障查找仪通过对系统对地电压及各支路漏电流大小进行分析，从而判断系统的绝缘状况及支路的绝缘故障点。当在接地点上方检测时，会给出绝缘故障信号；当在接地点下方检测时，会给出绝缘正常信号，从而实现接地故障点的定位。便携式直流接地故障查找仪由“分析仪”与“探测仪”两部分组成，使用时，将直流系统绝缘分析仪电源线按标示接入被测直流系统母线的正极，负极与地线上，开启电源后，分析仪即会对直流系统的绝缘情况进行分析，并将直流系统正对地电压，负对地电压，接地阻抗等参数显示在仪器液晶屏上，如果检测到系统有绝缘异常的情况，用户可以使用探测仪进行接地点的定位。分析仪与探测仪之间可通过无线模块进行数据通信，探测仪配有高分辨率的采集器，实现对被测支路漏电流大小的检测，同时，其通过无线模块读取绝缘分析仪传送的对地电压信号，通过该电压与电流值实现对被测支路绝缘阻抗的检测。

<茂名>天正华意电气设备有限公司 直流电源接地故障查找仪欢迎订购

茂名直流系统接地故障定位仪工作原理便携式直流接地故障查找仪的基本原理是利用接地点的漏电流信号，当直流系统中某条馈线回路发生绝缘异常后，该支路中对地绝缘阻抗中即会产生与阻值大小相关的漏电流大小，如下图示：基本原理图示由上图可以看出，当负极发生对地阻抗为Rx的绝缘异常之后，A（给负载RL供电的正负电源线电流大小矢量和）处电流大小为：；便携式直流接地故障查找仪通过对系统对地电压及各支路漏电流大小进行分析，从而判断系统的绝缘状况及支路的绝缘故障点。当在接地点上方检测时，会给出绝缘故障信号；当在接地点下方检测时，会给出绝缘正常信号，从而实现接地故障点的定位。便携式直流接地故障查找仪由“分析仪”与“探测仪”两部分组成，使用时，将直流系统绝缘分析仪电源线按标示接入被测直流系统母线的正极，负极与地线上，开启电源后，分析仪即会对直流系统的绝缘情况进行分析，并将直流系统正对地电压，负对地电压，接地阻抗等参数显示在仪器液晶屏上，如果检测到系统有绝缘异常的情况，用户可以使用探测仪进行接地点的定位。分析仪与探测仪之间可通过无线模块进行数据通信，探测仪配有高分辨率的采集器，实现对被测支路漏电流大小的检测，同时，其通过无线模块读取绝缘分析仪传送的对地电压信号，通过该电压与电流值实现对被测支路绝缘阻抗的检测。
